概要

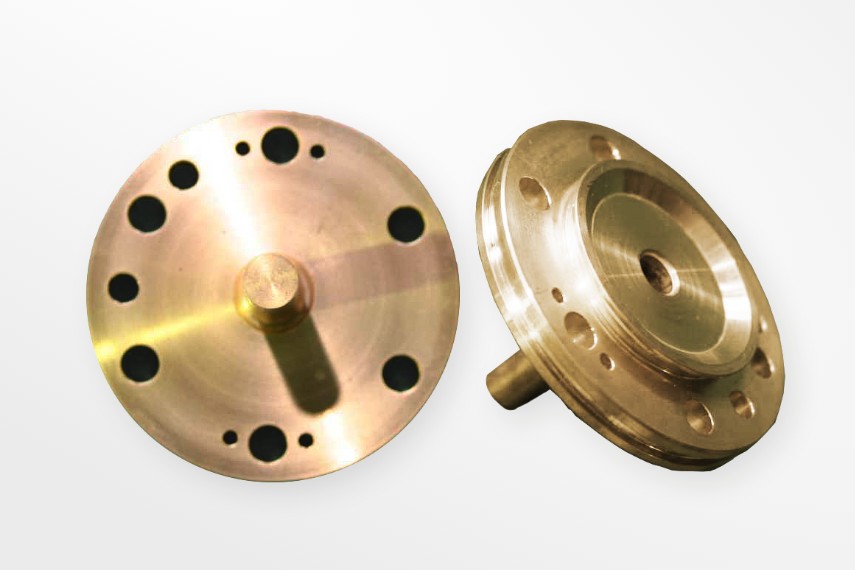

ベリリウム銅の特性を考慮した適切な加工条件を行うことで、一般鋼材と遜色ない加工が可能になります。

銅合金と同様、粘り気が強くバリが出やすい、溶解温度も低く刃先に溶着しやすい傾向にありますが、刃先のクーラントをしっかり行えば、特に問題はありません。

高導電性（電気を良く通す）のため電流や電圧の設定が高めになり、鋼材と比べ電極、ワイヤー、溶接棒の消耗が進みますので、配慮が必要になります。

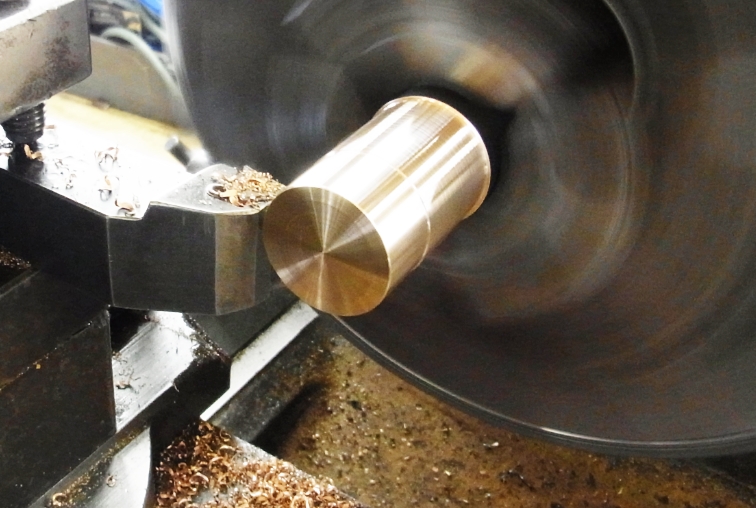

ベリリウム銅は、切削速度が低いと切削抵抗が大きくなるため、温度上昇に注意しながら、一般鋼材より高速切削を行う必要があります。

区分＼切削条件		切削速度 (m/min)	回転送り量 (mm/rev)	切込み量 (mm)	冷却方式	切削工具
荒加工中仕上げ加工	ベリリウム銅 BeA-25 ULTRA	180～350	0.3max	0.75～1.25	水溶性または油性のクーラント	超硬チップ（コーティング）
荒加工中仕上げ加工	プリハードン鋼 HRC40相当《比較材》	40～60	0.7	6～8
仕上げ加工	ベリリウム銅 BeA-25 ULTRA	180～350	0.05～0.15	0.1～0.2
仕上げ加工	プリハードン鋼 HRC40相当《比較材》	40～60	0.7	6～8

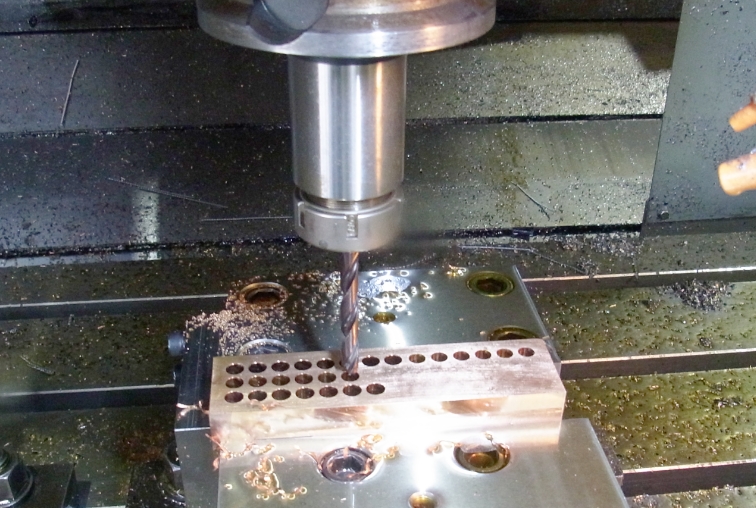

ベリリウム銅は、一般鋼材とほぼ同条件で加工が可能です。

区分＼切削条件		切削速度（m/min）	回転送り量（mm/rev）	冷却方式	切削工具	その他加工条件
荒加工中仕上げ加工仕上げ加工	ベリリウム銅： BeA-25 ULTRA 《比較材》プリハードン鋼： HRC40相当	鋼材とほぼ同条件（ステップ加工）		センタースルー（WET）	超硬ドリル	加工中の発熱を抑えるために、切屑の排出と切削油での冷却を推奨

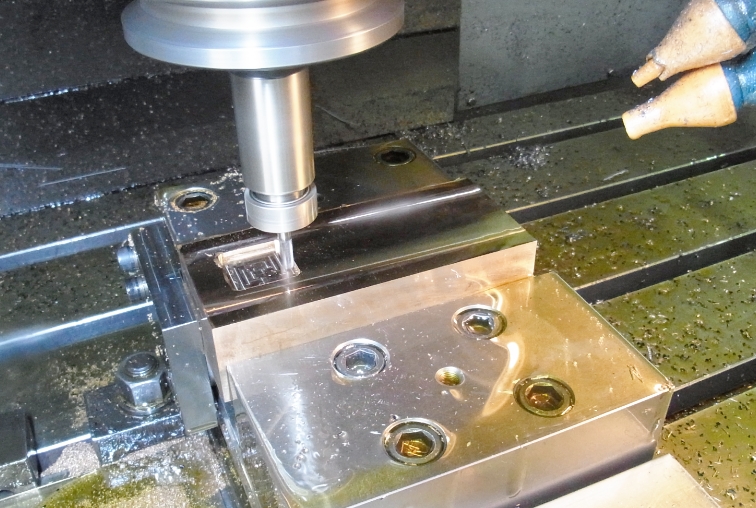

ベリリウム銅は、一般鋼材とほぼ同条件で加工が可能です。

区分＼切削条件		切削速度（m/min）	回転送り量（mm/rev）	切込み量（mm）	冷却方式	切削工具
荒加工中仕上げ加工	ベリリウム銅： BeA-25 ULTRA 《比較材》プリハードン鋼： HRC40相当	鋼材とほぼ同条件			センタースルー（ドライ or エアー）	超硬チップ式エンドミル
仕上げ加工	ベリリウム銅： BeA-25 ULTRA 《比較材》プリハードン鋼： HRC40相当	鋼材とほぼ同条件			センタースルー（WET）	超硬ソリッドエンドミル

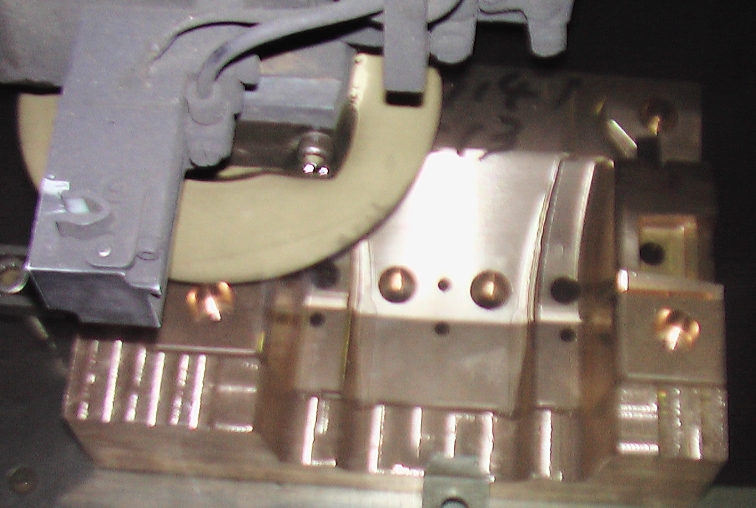

ベリリウム銅は、一般鋼材の1.5～2.0倍の速度で加工可能です。

ワイヤー	ワイヤー速度（mm/sec）	ワイヤー張力（N）	プリテンション（N）	平均加工電圧（V）	オフセット量	加工速度（mm/min）
黄銅 φ0.300mm	200	13	14	55～65	1/100	0.75～1.90

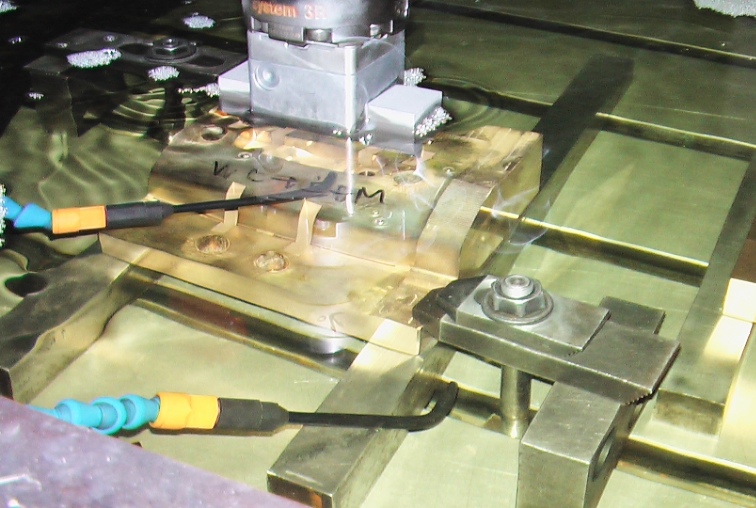

ベリリウム銅は一般鋼材より放電加工性は劣りますが、面粗度は良好です。

電極損耗が鉄系の2倍程度となり、放電時間も長い傾向にあります。（これに対し、近年の放電加工機では改善されているようですので、詳細は、各メーカーへの問い合わせ下さい）
面粗度は鋼材より良く、加工変質層がないため磨き作業性に優れています。

区分＼切削条件	電極材料	ピ―ク電流値（A)	デューティファクタ（％）	加工速度（mm³/min）
荒加工	黄銅、銅合金グラファイト	鋼材条件＋10～15	65～80	30.9
仕上げ加工	黄銅、銅合金グラファイト	鋼材条件＋10～15	65～80	1.3

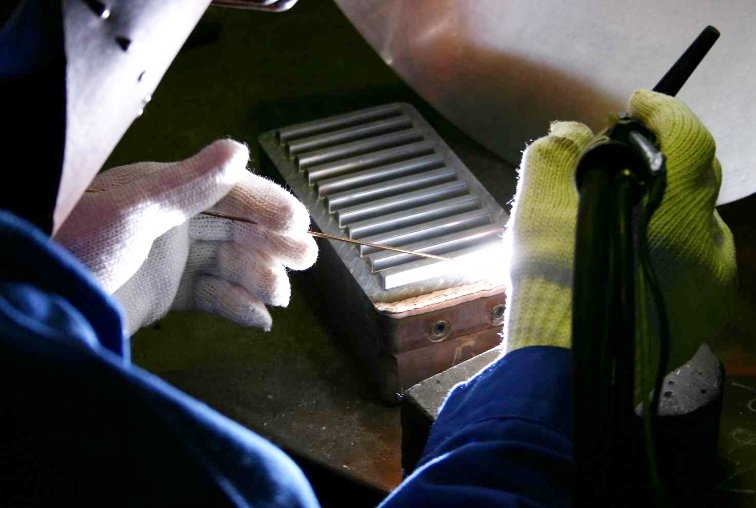

ベリリウム銅は、特有の条件で溶接が可能です。

予熱温度 (℃)	溶接電流 (A)	極性	溶接棒	アルゴンガス流量 (L/min)
200-280 *350℃を超える温度は素材が軟化するので注意	150-200 *電気伝導性が良いため鋼材の約3倍の大電流が必要	交流	材質：BeA-25/BeA-11 （専用共材）棒径：φ0.8－φ3.0 （母材や溶接範囲により選定）	20-23

出力 (W)	照射速度 (Hz)	電流値	溶接棒	アルゴンガス流量 (L/min)
150-200	0.5-15	150mJ-90J CPC	材質：BeA-25/BeA-11 (専用共材) 棒径：φ0.3－φ0.6 （母材や溶接範囲により選定）	4-6
